Auchan Budapest

E-commerce tevékenység beindításához készülő rámpa és előtető szerkezet tervezéséhez és kivitelezéséhez.

Helyszín: Törökbálinti Auchan, Magyarország

Feladat: E-commerce tevékenység beindításához készülő rámpa és előtető szerkezet tervezéséhez és kivitelezéséhez. A helyszíni terepviszonyok scannelése, Tekla modellezése, és kitűzése Trimble RTS (Robotic Total Station) géppel

Kihívás: Valóság alapú statikai tervezés és kitűzés folyamatba rendezése a legújabb felmérő technikák sorba rendezésével. Így a teljes tervezési és kivitelezési folyamat 3D alapú lett. Külön kihívást jelentett h az RTS gép Magyarországon először került felhasználásra és folyamatba építve.

Megoldás:

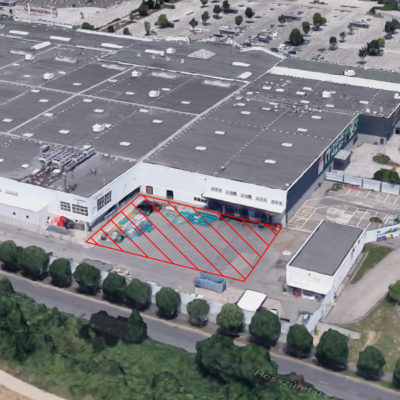

• Laser scannerrel az Auchan udvarát felmértük, amelyből kaptunk egy 3D pontfelhő képet

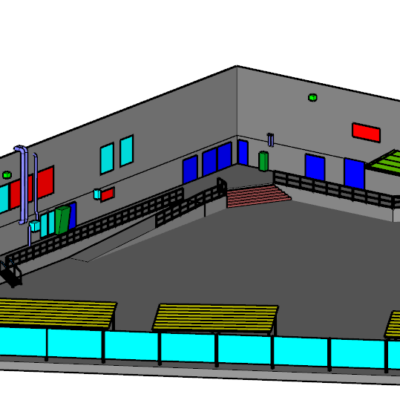

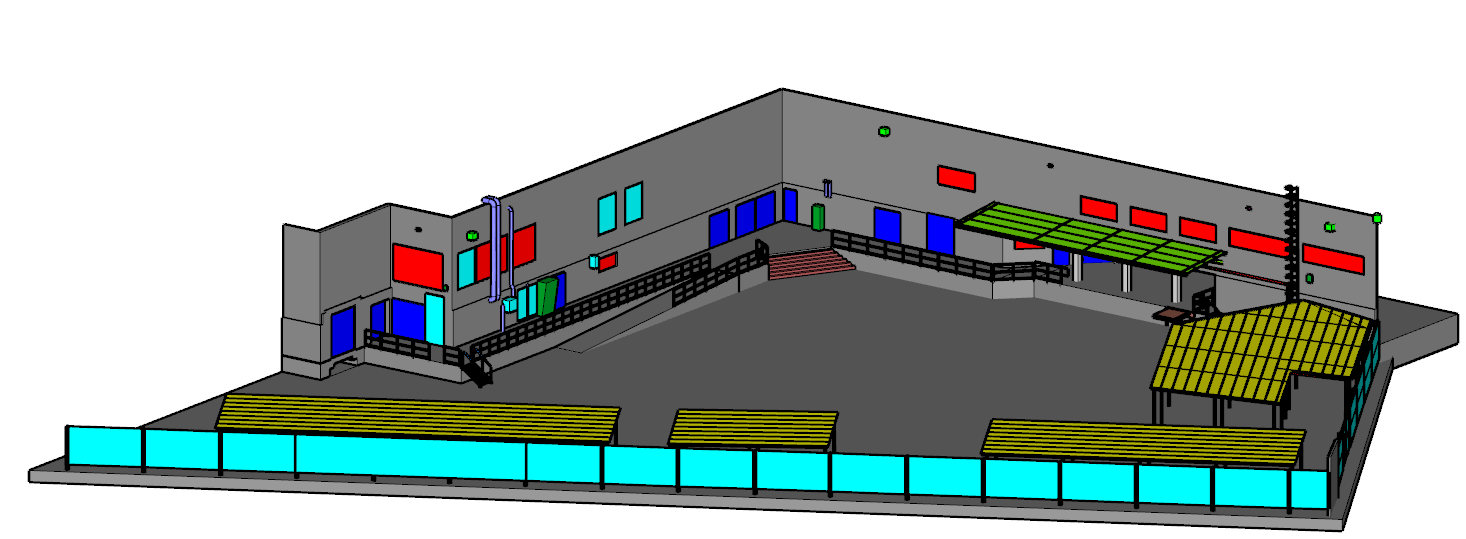

• Ez alapján készült egy háttér modell a meglévő állapotról
• Párhuzamosan a statikai tervező 2D és 3D alapon elkészítette a statikai terveket a szükséges számításokkal együtt

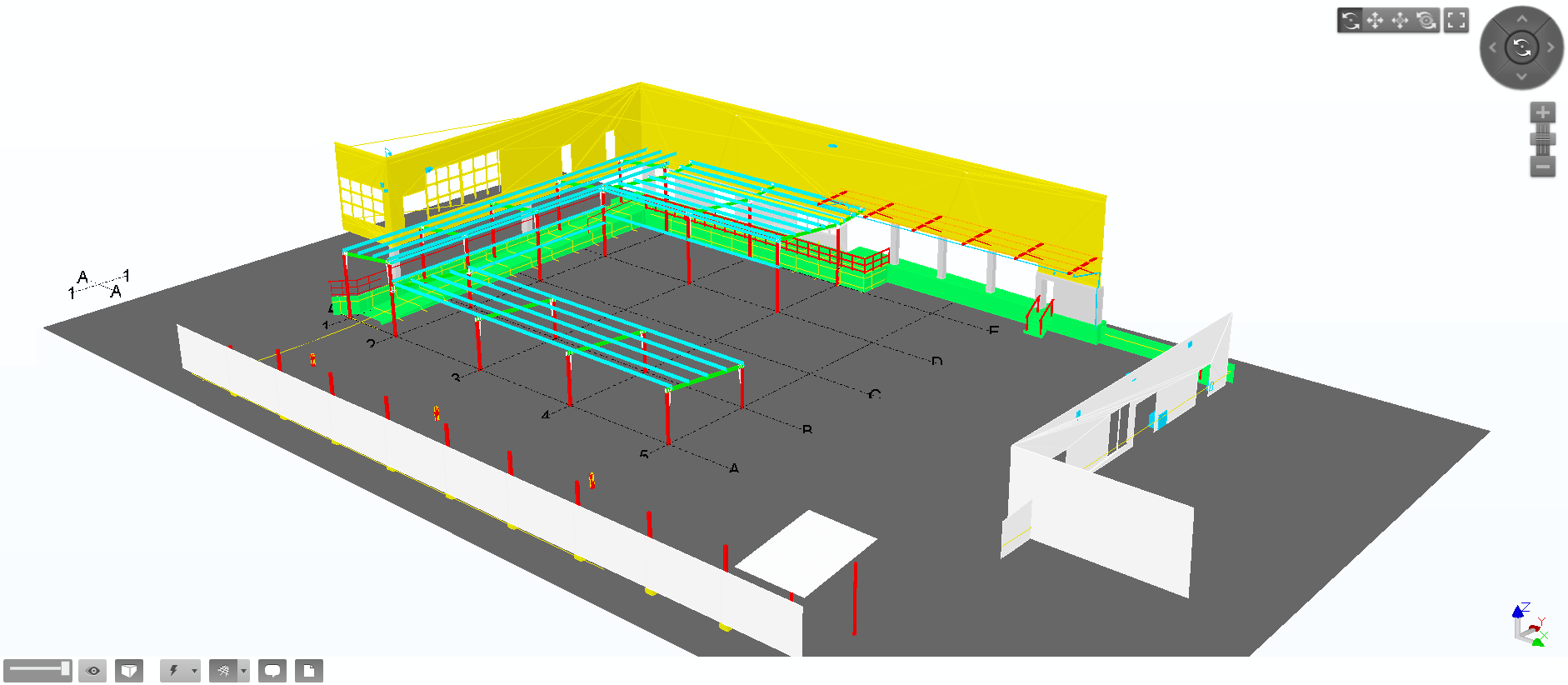

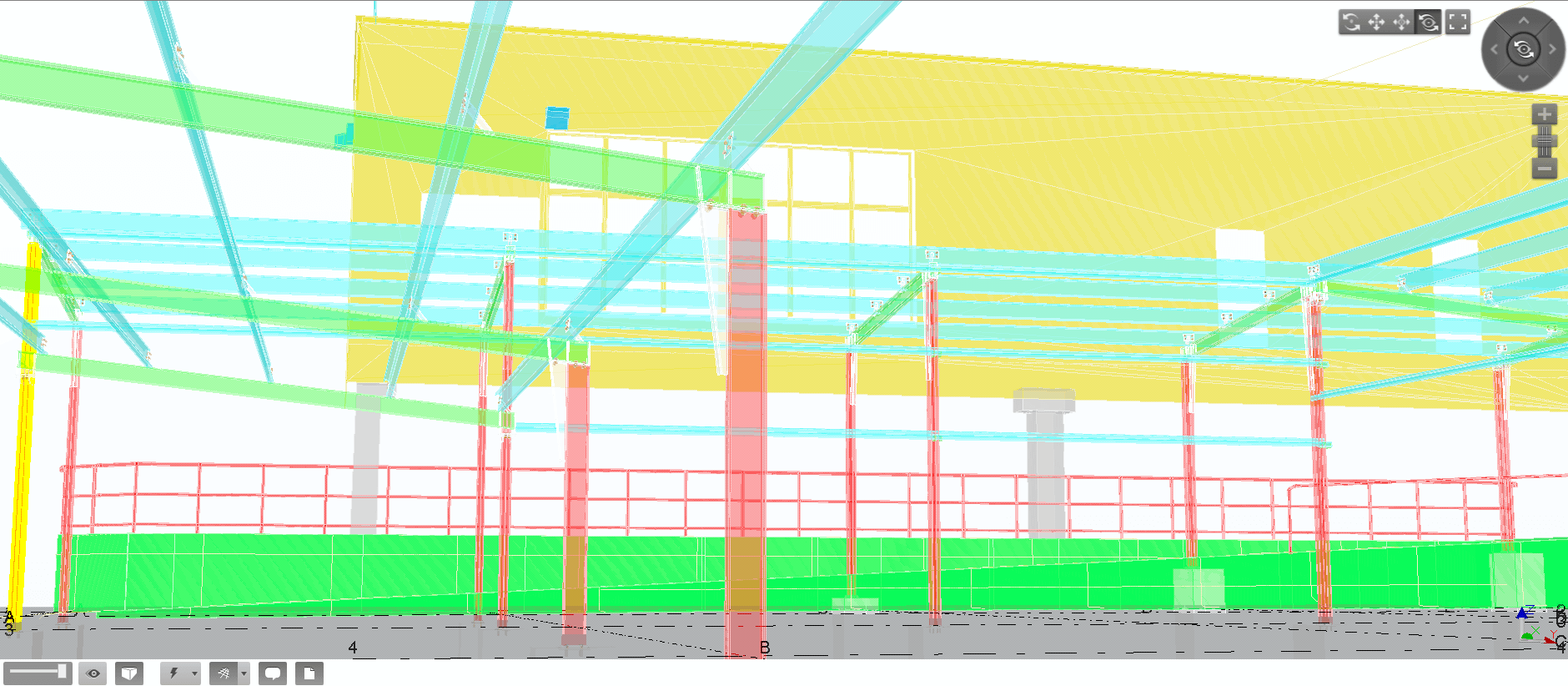

• A háttér modellbe történt a méretezett, engedélyezett statikai terv beemelése Tekla BIM sightba, amelyet ütközésvizsgálatnak helyeztünk alá
• Ütközésvizsgálat utáni végleges terv RTS (Robotic Total Station) géppel került kitűzésre a helyszínen

Szállítandó eredmények:

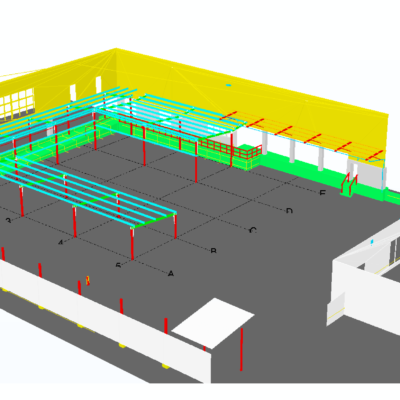

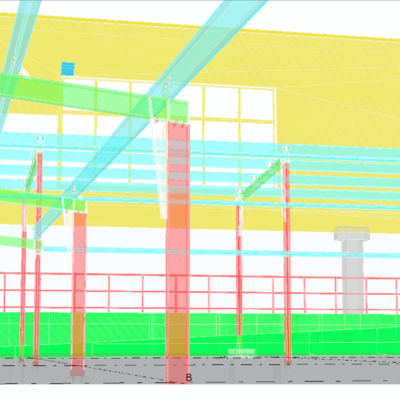

• 3D háttér modell az épületről

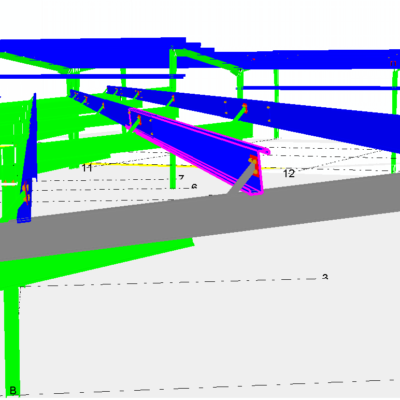

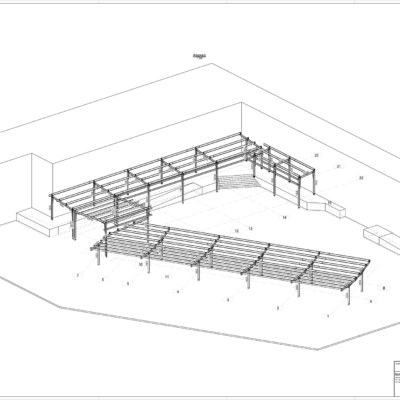

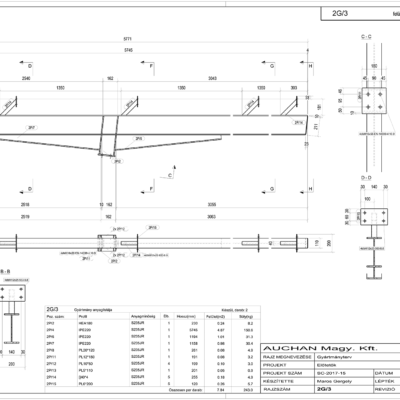

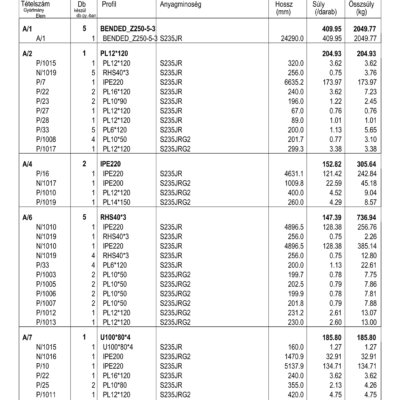

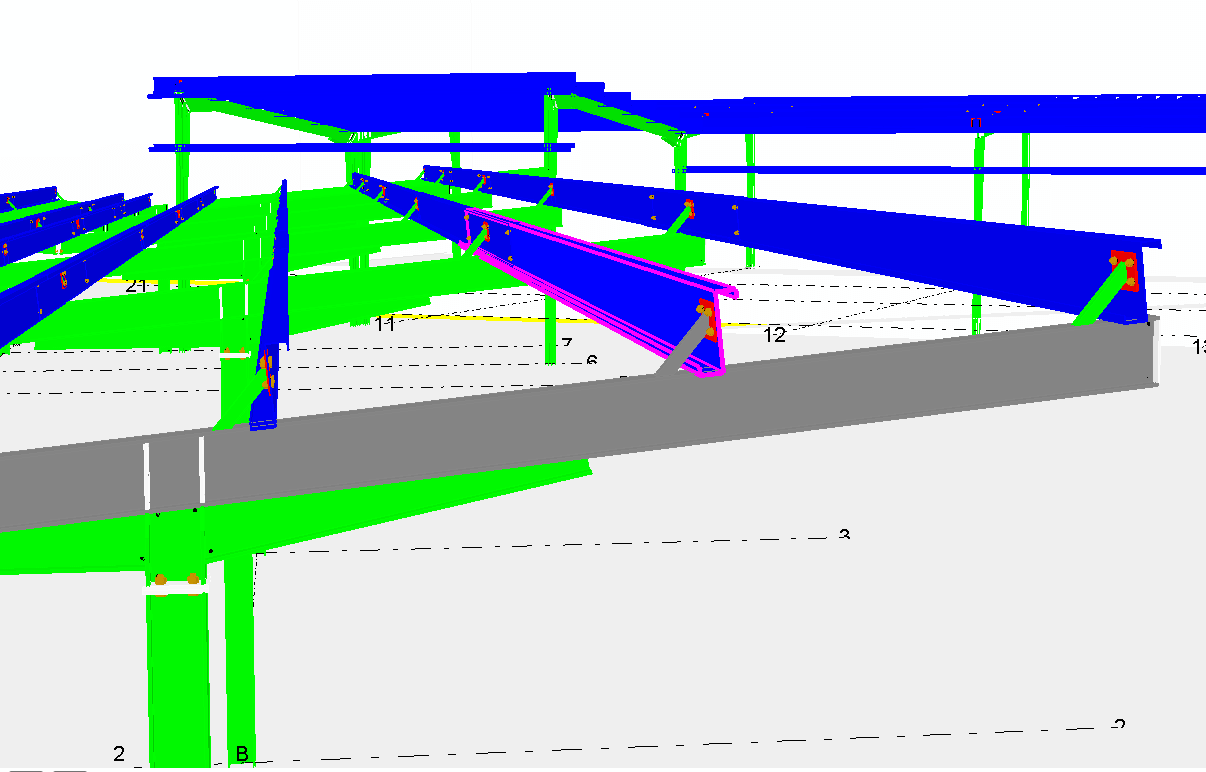

• 3D Tekla acélszerkezeti terv
• 3D alapú kitűzés

Hozzáadott érték:

Miután a teljes folyamat 3D alapú és a valóság került meghatározásra a projekt folyamat legelején, így már tervezés fázisban is garantált a hibák és az ebből adódó veszteségek kiküszöbölése. Ez különösen fontos volt egy olyan acél szerkezet esetében, ahol egy meglévő épülethez kellett illeszteni az újat
